Реле напряжения RE V-50A
- В наличии
- Оптом и в розницу
- Код: RE V-50A
116 руб.
Показать оптовые ценыРеле напряжения RE V-50A - это новое поколение реле, которое предназначено для защиты электрического оборудования от скачков напряжения в сети, а также от последствий обрыва нулевого провода. При отклонении от установленных настроек реле отключает питание и обесточивает нагрузку. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон. Благодаря экрану, вы всегда можете видеть свое напряжение. Реле напряжения на 50А может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой, например с генераторами, для этого необходимо в меню настроек выбрать соответствующий режим работы.
|
Технические параметры |
VA-50A |
|||
|
Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А |
50(63) |
|||
|
Номинальная (долговременная) мощность*, кВт *- при активной нагрузке |
11
|
|||
|
Рабочее напряжение, В |
50-400 |
|||
|
Пределы измеряемого тока, А |
1-63 |
|||
|
Рабочая частота сети, Гц |
45-65 |
|||
|
Верхний предел отключения по напряжению (программируется), В |
210-270 (250**) |
|||
|
Нижний предел отключения по напряжению (программируется), В |
120-200 (170**) |
|||
|
Время задержки включения (программируется), сек |
5-600 (15**) |
|||
|
Время отключения по верхнему пределу напряжения, сек, не более |
0,02 |
|||
|
Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В) 0,02 (<120В) |
|||
|
Предел отключения по току, А |
От 1 до I ном (шаг 1А) |
|||
|
Количество отключений по току |
1-10, ∞ |
|||
|
Время отключений, сек, при |
Iном ˂ Iизм ˂ Iмакс – 600 сек, Iмакс ˂ Iизм ˂ 2 Iном – 5 сек; Iизм ≥ 2 Iном - 0,02 сек |
|||
|
Погрешность вольтметра, %, не более |
1 |
|||
|
Погрешность измерения силы тока (от 1А до 63А),%, не более |
2 |
|||
|
Потребляемая мощность реле, Вт, не более |
RE V-32A 2.5 RE V-40/50/63А 1.5 |
|||
|
Макс. сечение провода, мм2 |
10 |
|||
|
Момент затяжки винтов клемм, Нм |
2,2±0,2 |
|||
|
Рабочая температура, °С |
-25…+50 |
|||
|
Габаритные размеры, мм |
90*35*67 |
|||
|
Вес нетто, кг |
0,185 |
|||
|
Вес брутто, кг |
0,205 |
|||
| Степень защиты | IP20 | |||
| Количество фаз | Однофазный | |||
| Производитель | Rostokelectro | |||
| Страна производства | Россия | |||
| Гарантия | 5 лет | |||
|
**- Заводские установки |
||||
|
Крепление прибора на монтажный профиль TS-35 (DIN -рейка) |
||||
Реле не имеет аналогов, совмещая в себе функционал нескольких устройств:
- реле напряжения;
- реле тока (ограничителя мощности).
- амперметра;
- вольтметра;
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
- Полноценный транзит нуля (шина 16 кв.мм).
- Блокировка кнопок от случайного нажатия.
- Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.
- Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
- True RMS.
- Внутренняя Термозащита с возможностью контроля в настройках.
- Размер 2 ДИН.
- Полностью цифровое управление.
- Четко читаемые показания сети на дисплее.
- Настройка комфортного значения яркости дисплея.
Принцип работы и характеристики:
Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для RE VA-32A, а для всех остальных – импульсное реле) отключает нагрузку, тем самым предотвращая попадание не ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.

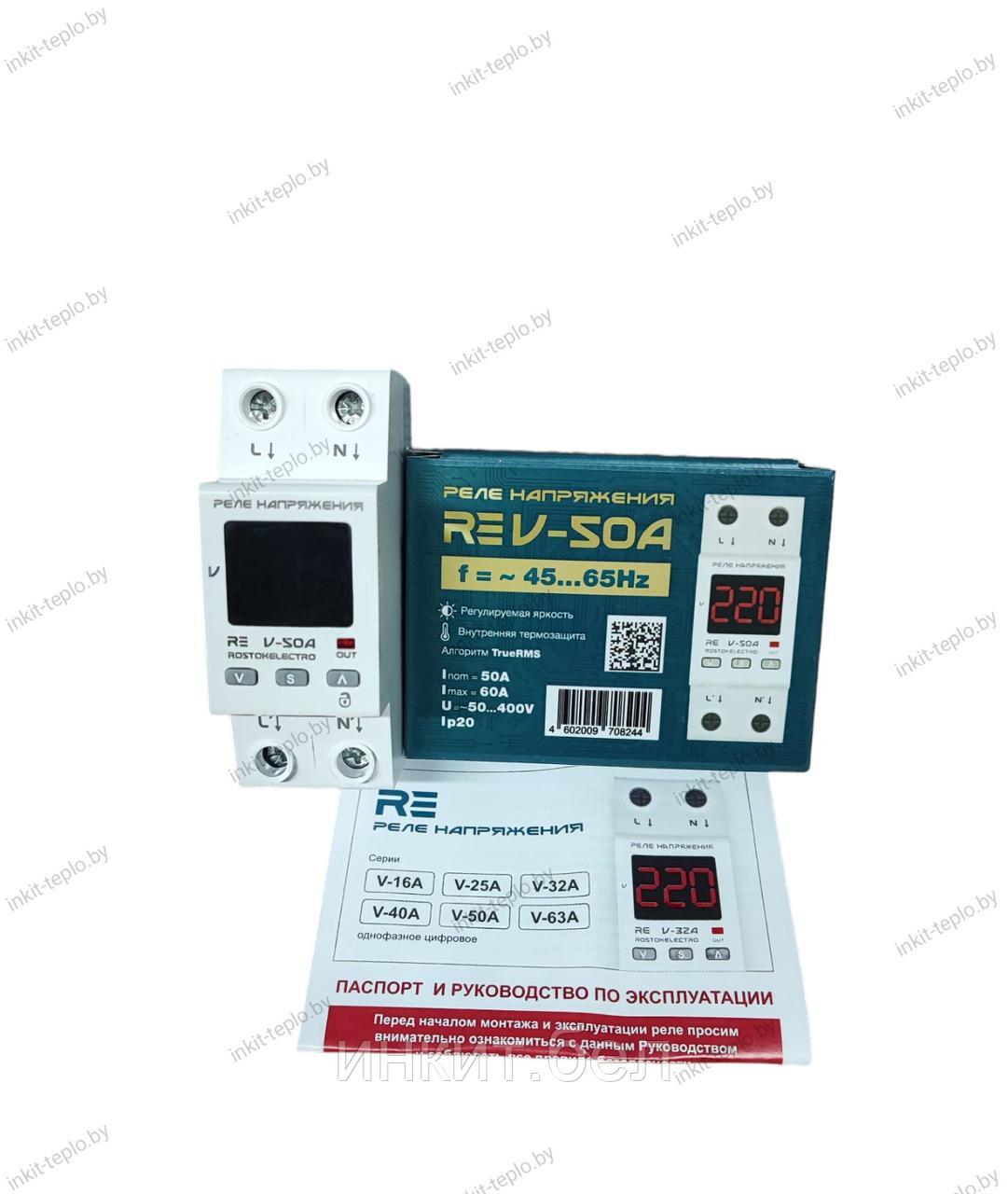

Комплектация реле RE V-50A:
- реле напряжение 50А;
- паспорт и руководство по эксплуатации;
- коробка.
Сертификат реле RE V-50A
Инструкция реле RE V-50A
Посмотреть, выбрать и сразу же купить реле напряжения можно по адресу: г. Минск, ул. Стебенева 10А(google), г. Минск, ул. Стебенева 10А(yandex)
Осуществляем доставку реле в любой регион РБ. При заказе от 200 руб. доставка бесплатная.
Заказать реле напряжения RE V-50A можно на нашем сайте или по телефонам: +37544-747-70-77, +37533-617-70-77, +37517-270-73-93.
| Основные | |
|---|---|
| Страна производитель | Россия |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Дисплей | Да |
| Цвет светодиода | Белый |
| Степень защиты IP | 20 |
| Срок службы | 10 лет |
| Гарантийный срок | 60 мес |
| Технические характеристики | |
| Количество фаз | 1 |
| Габаритные размеры | |
| Длина | 35 мм |
| Высота | 90 мм |
| Ширина | 67 мм |
- Цена: 116 руб.
