Тёплый пол "Квадрат тепла" СТН КМ-750-5,0 (5м2, 0,5*10 м, 750 Вт)

Кабельный пол  «Квадрат тепла»  СТН КМ-750-5,0 предназначены для комфортного обогрева поверхности пола и поддержания оптимальной температуры в помещениях различного назначения. Данный теплый пол  рассчитан для обогрева поверхности пола площадью 5 кв.м.

Электрический теплый пол устанавливается на выровненное бетонное основание, бетонную стяжку или плиточный клей. Используются маты «Квадрат тепла» когда необходимо минимизировать высота поднятия уровня пола.

Мат нагревательный КМ-750-5,0 состоит из двухжильного экранированного нагревательного кабеля в ПВХ изоляции, концевой муфты и установочного кабеля, соединенного с нагревательным кабелем соединительной муфтой. Нагревательный кабель уложен на стекловолоконную тканевую сетку шириной 0,5 м с определённым, равномерным шагом и зафиксирован фирменным скотчем. Установочный кабель подключается к источнику питания через терморегулятор.

Технические характеристики:

• Площадь обогрева: 5 м²
• Сопротивление:  65 Ом;
• Ширина мата: 50 см
• Длина мата: 10 м
• Сила тока: 3,4 А
• Мощность мата: 750 Вт
• Мощность:150 Вт/м²
• Мощность кабеля: 15 Вт/м;
• Тип: Кабельный пол
• Вид кабеля: двухжильный
• Толщина мата: 4 мм
• Шаг укладки кабеля: 10 см
• Длина холодного кабеля: 2 м
• Рабочее напряжение: 220/230 В/50 Гц
• Степень защиты: IPx7
• Класс защиты: II
• Гарантия: 20 лет

Монтаж теплого пола:

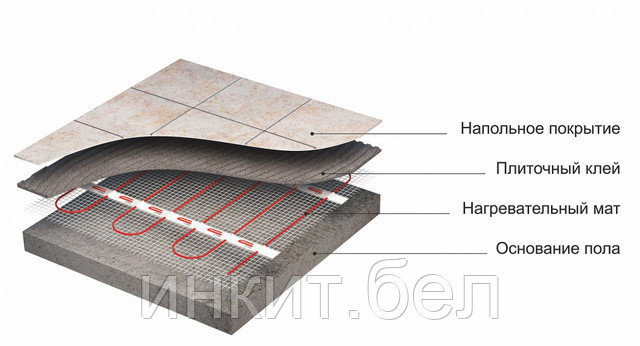

Такой теплый пол электрический установить под плитку не сложно, нагревательный мат раскатывается поверх бетонного основания, в заранее установленную гофро трубку устанавливается термодатчик, затем, укладывается плитка, на слой клея не менее 5мм.

Соответственно, для установки теплого пола под плитку Вам потребуется нагревательный электрический мат, соответствующий по метражу и терморегулятор с датчиком теплого пола. В комплект терморегулятор не входит, его необходимо  приобрести отдельно. Терморегуляторы для теплого пола  → смотреть здесь.

Теплые полы на мате  мощностью более 2,5 кВт рекомендуется подключать через отдельную проводку и автоматический выключатель. Любые маты должны подключаться через УЗО (устройство защитного отключения), номинальный ток срабатывания которого не должен превышать 30 мА.

Рекомендовано укладывать маты на расстоянии 5-10 см от стен и 20 см от нагревательных приборов.  Двухжильный кабель теплового пала разрезать нельзя, разрешается резать стекловолоконную ткань.  Все маты устанавливаются параллельно, совокупная мощность не должна превышать 3,52 кВт/16 А . Расстояние между нагревательными жилами должно быть одинаковым, но не более 10 см. Нагревательные жилы  между собой пересекаться и соприкасаться не должны.

ПАСПОРТ ИЗДЕЛИЯ

В комплекте:

1. Мат нагревательный КМ (длина установочного кабеля 2 м) - 1 шт.;
2. Гофрированная трубка с заглушкой для термодатчика - 1 шт.;
3. Инструкция по эксплуатации с гарантийным талоном - 1 шт.
