Монтаж ЛамиПол

Монтаж ЛамиПол

Перед монтажом углеродного нагревательного ламинированного полотна ЛамиПол обязательно нужно ознакомьтесь с инструкцией!.

Для монтажа понадобятся следующие материалы и инструменты:

  • ножницы,
  • нож,
  • строительный фен или аналогичное по назначению устройство,
  • отбивочный шнур (для нанесения разметки),
  • теплый пол  ЛамиПол,
  • кабель и монтажные наборы (поставляются в комплекте с полом),
  • теплоизоляцию,
  • заземляющее покрытие,
  • терморегулятор (с датчиком пола),
  • скотч (для фиксации),
  • финишное покрытие.

Необходимо раскатать рулон нагревательного полотна ЛамиПол на ранее уложенный теплоизоляционного материала (не менее 3 мм толщиной, а для комнат, находящихся на первом этаже или над неотапливаемыми помещениями- не менее 2 см) и разрезать на полосы нужного размера. Разрезать полотно необходим по горизонтали нитей (по ширине полотна), полосы разрезаются строго по белым нитям.

Теплоизоляцию укладывать блестящей стороной вверх, желательно укладывать ее на всю площадь помещения, а не только под нагревательное полотно. В поможет избежать неровностей пола после укладки финишного покрытия. Листы между собой склеивать скотчем.

Прикрепить температурный датчик скотчем к верхней стороне теплоизоляционного материала, предварительно сделав вырез под него и его провод.

Нагревательные полотна уложить таким образом, чтобы контакты соседних полос не соприкасались.

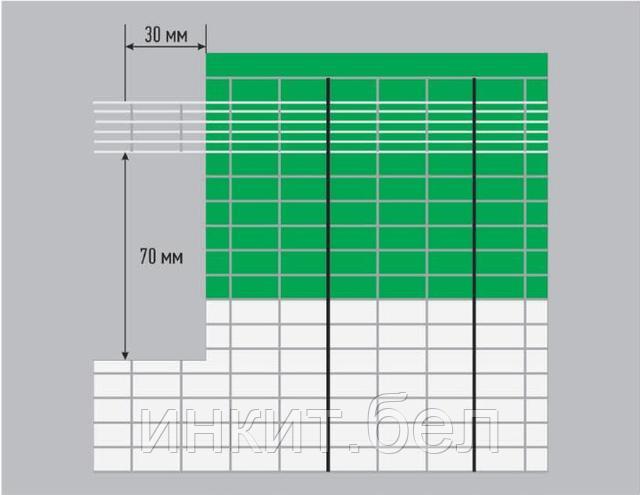

Необходимо снять защитную пленку в местах присоединения проводов, для этого надо прорезать полотно вдоль серебряной шины с двух сторон на глубину 3 см, приподнять полосы пленки над шиной и отрезать их ножницами или ножом и очистить шину от обрезков нагревательного элемента и сетки.

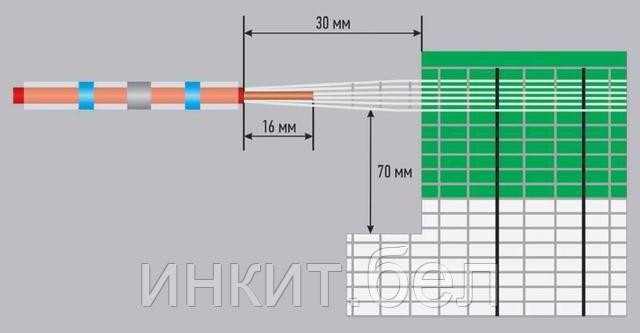

Зачистить провод на 16 мм и скрутить жилы. При подключении двух проводов скрутите их между собой.

Надеть соединительную гильзу на провод. Обернуть зачищенный медный провод серебристой шиной.

Сместить гильзу так, чтобы оголенный медный провод был между двух синих отметок на гильзе.

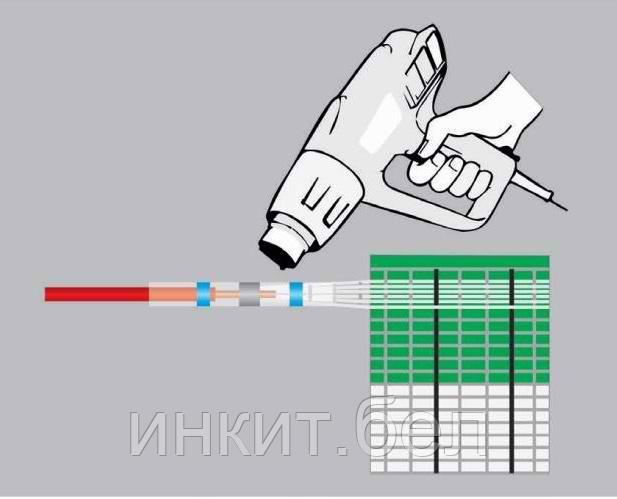

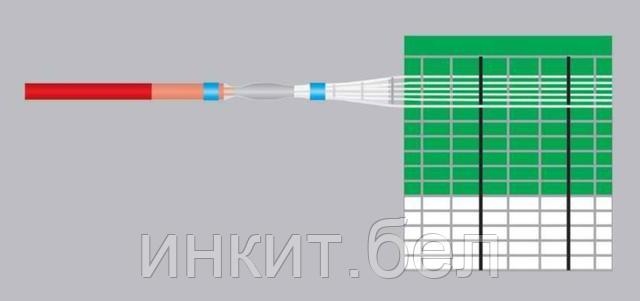

Перед началом нагрева гильзы, расположить нагревательное полотно и провод горизонтально, чтобы олово распространилось равномерно, а также убрать лишние предметы и подложку от потока воздуха, чтобы не произошло оплавления. При помощи строительного фена либо иного аналогичного приспособления нагреть термоусадочную гильзу до расплавления припоя.

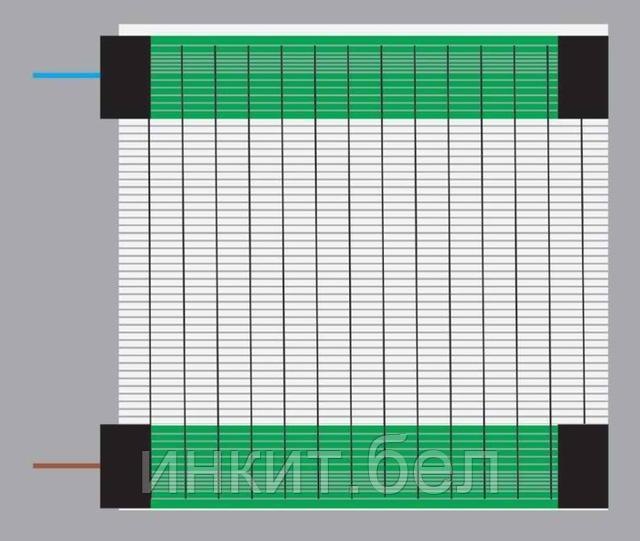

Заизолировать контакты в местах соединения и с противоположной стороны, а также в местах отреза нагревательного элемента с помощью битумной ленты.

В местах соединения нагревательного полотна с проводом и по трассе прохождения самого провода, необходимо сделать вырезы в теплоизоляции, для выравнивания поверхности под финишное покрытие.

Установить терморегулятор на стене и подключите к нему токоведущие провода и датчик.

Протестировать систему обогрева. Включить систему и установить температуру пола на терморегуляторе не более 35 °С. Проверить нагрев каждой полосы теплого пола. Убедившись в исправной работе нагревательных элементов, отключите систему. Накрыть нагревательное полотно заземляющим покрытием (приобретается отдельно), закрепив его при помощи скотча, после чего подключить его к заземлению.

Под линолеум и ковролин поверх заземляющего покрытия необходимо уложить фанеру или ДВП толщиной не менее 3 мм. Монтажные элементы (гвозди, шурупы) должны находиться между токоведущими шинами нагревательного полотна. Для этого при укладке полотен необходимо сделать на стене отметки, указывающие на места соединения полотен, свободные от токоведущих элементов, а также от черных нитей. После укладки фанеры или ДВП, с помощью отбивочного шнура, перенесите разметку на поверхность материала.

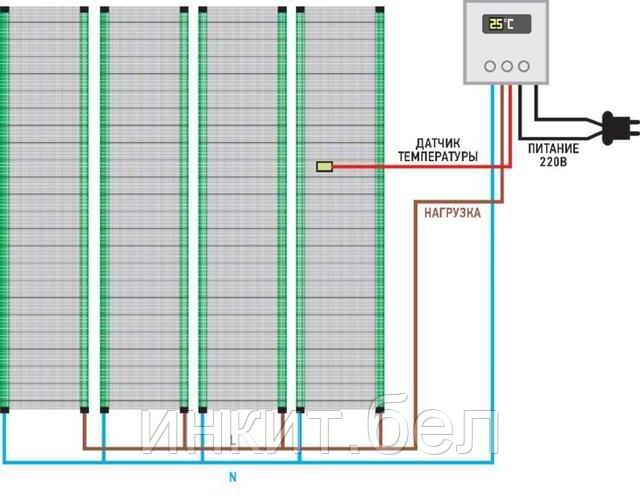

При подключении нескольких полотен их необходимо подключать параллельно, а суммарная максимальная мощность не должна превышать
3200 Вт. Подключая теплый пол, необходимо учесть все дополнительные электрические устройства, подключенные к этой же сети. Системы мощностью свыше 3 кВт подключают через отдельный автомат.

Сверху уложите финишное покрытие.
